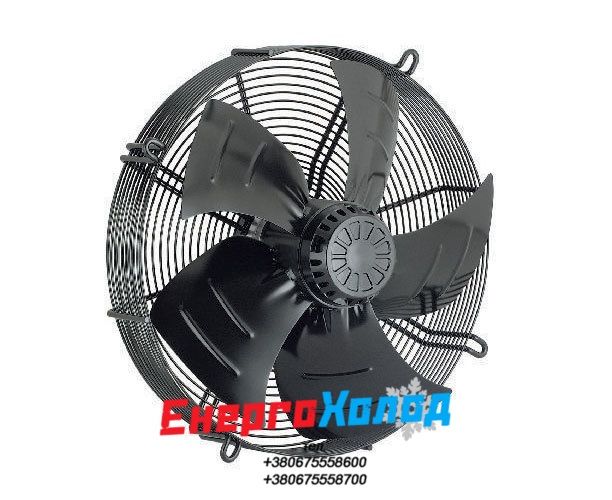

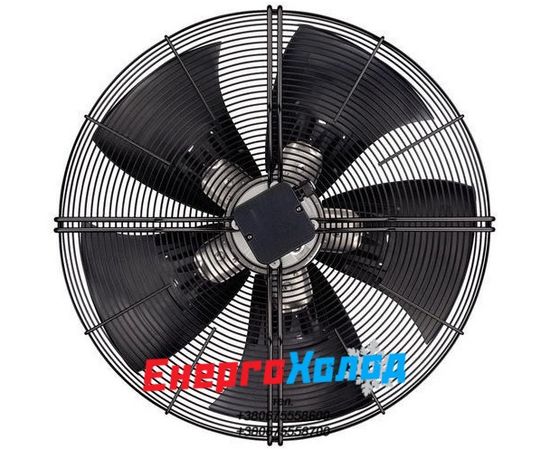

Вентилятор осьовий EBM-papst S4E300-AS72-30 (HyBlade)

Осевой вентилятор – малогабаритное чудо для множества применений.

   У осевого вентилятора, по своим функциям напоминающего пропеллер, воздух перемещается в осевом направлении параллельно к вращающемуся валу двигателя. Двигатель с внешним ротором от «Ebm-papst» установлен непосредственно в ступицу крыльчатки и поэтому представляет собой единое целое с осевым вентилятором с возможностью установки в стеновые кольца с короткими и длинными фланцами. Богатый ассортимент продуктов «Ebm-papst» предлагает нужное решение для каждого индивидуального случая в самых различных сферах применения:

– S−серия с серповидными лопатками для высокой производительности при среднем показателе давления;

– A−серия для применения при высоком давлении;

– K−серия для особо низких показателей уровня шума, в особенности, для применения в холодильных установках.

Преимущества:

– компактные размеры;

– возможность выбора AC− и EC− технологии;

– большой выбор форм, габаритов и производительности;

– оптимальные КПД и уровень шума благодаря совершенному аэродинамическому исполнению крыльчатки вентилятора;

– высокоэффективные, энергосберегающие решения со стандартно заложенными функциями управления и сигналами датчиков с элементами ЕС−технологии;

– адаптированные решения AC− или EC−технологии для систем охлаждения NoFrost и глубокой заморозки;

– большой ассортимент принадлежностей: защитные решётки, глубокие защитные решетки, стеновые кольца, конденсаторы и клеммные коробки;

– осевой вентилятор сбалансирован в двух плоскостях согласно DIN ISO 1940;

– сертификаты: VDE, UL, CSA, CE, ГОСТ и УкрСепро.

   Новая, уникальная на сегодня конструкция гибридной лопасти делает осевые вентиляторы от ebm-papst еще тише, еще эффективнее и долговечнее, чем когда-либо ранее. Впервые для лопастей вентиляторов HyBlade использовалась опорная конструкция, выполненная из высокопрочного коррозионностойкого алюминиевого сплава, вместе с корпусом, выполненным из специального усиленного волокном пластика. Их оптимальная конфигурация относительно воздушных потоков позволяет достичь очень больших преимуществ в части шума и повышенных уровней эффективности в сравнении с традиционными лопастями вентилятора. В результате, могут быть предложены следующие плюсы:

• Снижение массы на 50 % благодаря инновационному сочетанию материалов

• Высокоэффективное профилирование лопасти

• Качественный скачок в снижении шума

• Повышение эффективности работы

   ebm-papst - первый производитель, использующий опорную структуру, сделанную из высокопрочного коррозионностойкого алюминиевого сплава, вместе с корпусом, выполненным из специального усиленного волокном пластика, для лопастей аксиальных вентиляторов HyBlade. Свойства обоих материалов идеальным образом сочетаются друг с другом.

   Входная часть из алюминия принимает на себя механические усилия во время работы и обеспечивает постоянное соединение с ротором, в то время как пластмасса окружает структуру и придает оптимальную форму в отношении потока воздуха. Одновременно, корпус, сделанный из пластика, также позитивно влияет на общие вес вентилятора.

   Профильный контур позволяет достичь значительных преимуществ в части шума в сравнении с традиционными лопастями вентилятора. Этот контур оптимизирован относительно потока воздуха благодаря тому, что на краях лопастей закреплены так называемые «крылышки».

   Чтобы обеспечить соответствие руководствам по качеству, действующим на ebm-papst, были проведены обширные испытания и расчеты с целью обеспечения надежности этой новой технологии. С HyBlade, ebm-papst устанавливает новые стандарты в области технологии вентиляторов путем улучшения шумовых характеристик с сохранением максимального уровня эффективности.
