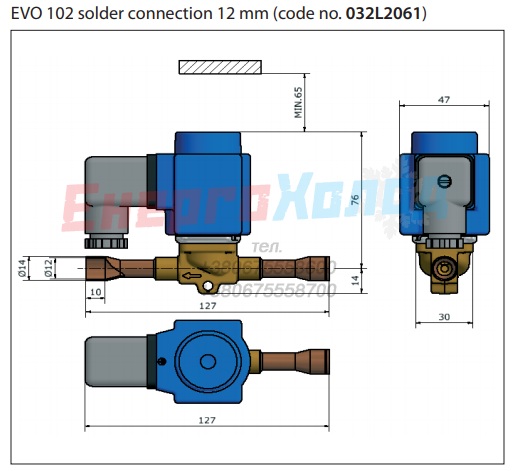

Соленоїдній вентиль (електромагнітний клапан) з котушкою Danfoss EVO 102 (032L2061)

Соленоидный вентиль под пайку с катушкой, нормально-закрытый (NC). Соединения 12 мм х 12 мм, пропускная способность 1 м3/ч.

Соленоидный вентиль типа EVO предназначен для установки в жидкостные и всасывающие линии, а также трубопроводы горячего газа с фторсодержащим хладагентом. Используется с фреонами R22/R407с, R134a, R404a/R507, R410a, R407a, R32, R290, R600, R600a, R1234yf, R1234ze, R404a, R407f, R407h, R125, R152a, R448a, R449a, R452a и R450a.

Сервоуправляемый вентиль с "плавающей" мембраной. В центре мембраны размещен клапанный узел пилота, выполненный из нержавеющей стали. Тефлоновый клапан пилотного вентиля крепится непосредственно к сердечнику катушки.

Когда катушка обесточена, основной клапанный узел и клапанный узел пилота закрыты. Они поддерживаются в закрытом состоянии под действием веса сердечника, силы сжатия пружины и разницы давлений между входным и выходным каналами.

Когда на катушку подается питание, ее сердечник втягивается магнитным полем и открывает клапанный узел пилота. При этом давление над мембраной стравливается, т.к. пространство над мембраной соединяется с выходным каналом вентиля. Разница давлений между входным и выходным каналами отводит мембрану от клапанного узла основного вентиля и полностью открывает его. Таким образом, для открытия вентиля и поддержания его в открытом состоянии необходима определенная минимальная разность давлений (0,03 бар).

Когда катушка обесточивается, клапанный узел пилота закрывается. Через выравнивающие отверстия в мембране давление в полости над мембраной возрастает до входного давления, и она закрывает основной клапанный узел.

Соленоидный вентиль EVO комплектуются катушкой BB230AS 230V/50Hz (018F7351) и штекером для катушки Pg9 (042N0156). Соответствующий клапан - EVR 6 (032L1236).
