Соленоїдний вентиль Alco controls 200 RB 4 T3 (без котушки) 801190

Соленоидный вентиль Alco controls 200 RB 4 T3 (без катушки) 801190

Принцип действия

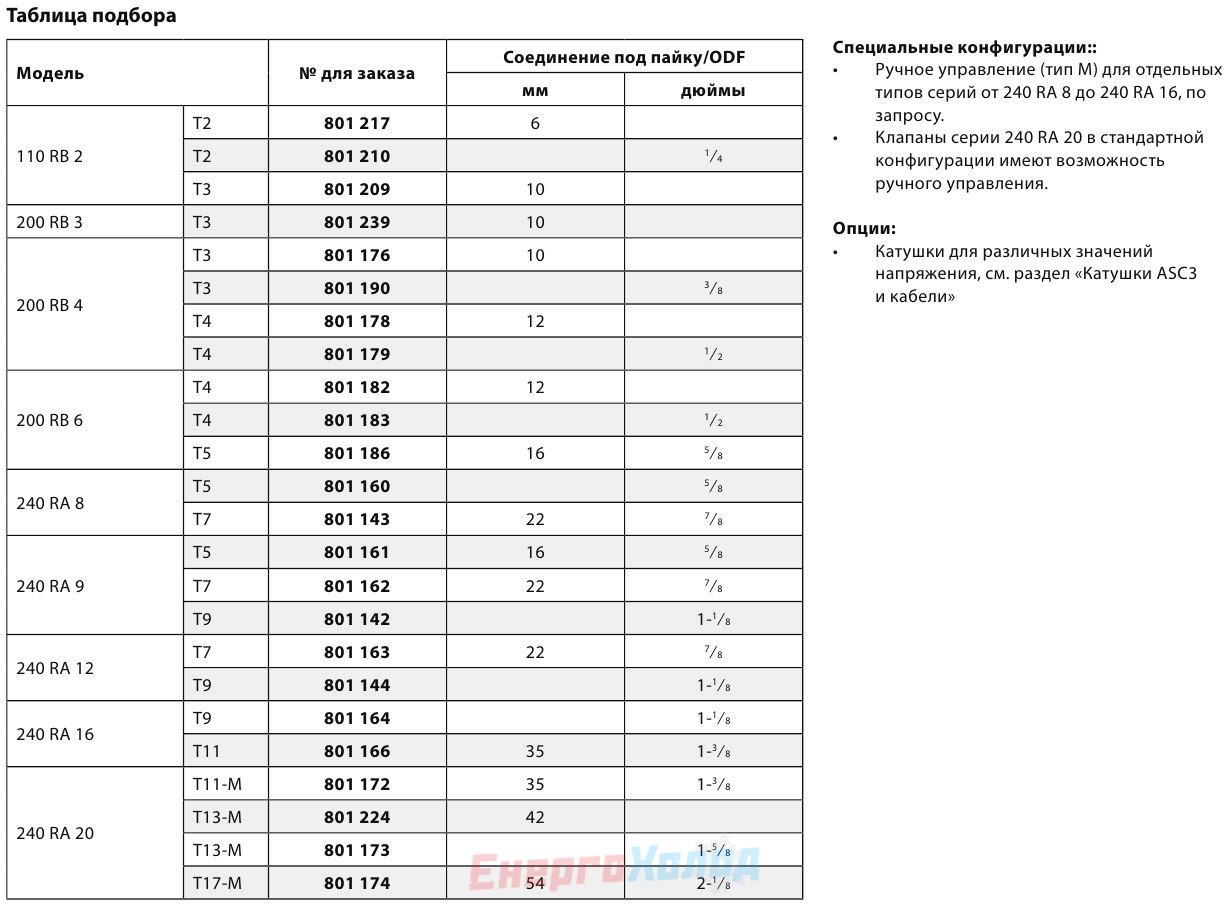

Alco 240 RA 4 T3 - это 2-х ходовые соленоидные вентили прямого действия, способен стабильно открываться без перепада давления, используются для перекрытия потока на жидкостной, всасывающей или нагнетательной магистралях. Расшифровка маркировки 200 RB-модель серия, 4-диаметр седла (проходного сечения) кратный 16-м долям дюйма (4/16"= 1/4"), T-соединение пайка, 3-присоединительный размер в 8-х долях дюйма (3/8").
Клапаны прямого действия: Поршень клапана движется под воздействием магнитного поля соленоидной катушки, открывая седло клапана.

Клапаны с сервоприводом: Под воздействием магнитного поля соленоидной катушки открывается только седло пилотного (управляющего) клапана. Энергия, которая приводит в действие поршень или диафрагму основного клапана, создается разностью давлений, возникающей в результате прохождении через клапан потока хладагента и возникающих при этом потерь давления.

Минимальное падение давления

Для работы электромагнитных клапанов прямого действия разность давлений между входом и выходом клапана не требуется.

Для полного открытия электромагнитных клапанов с сервоприводами требуется разность давлений около 0,05 бар. В случае недостаточного потока хладагента необходимая разность давлений не достигается, и клапан может закрыться. Неуправляемые закрытия клапана могут привести к сбоям и неустойчивой работе всего холодильного контура. Основной причиной этого явления является неправильно подобранный размер электромагнитного клапана (например, использование слишком большого клапана). Это особенно важно в холодильных контурах с регулируемой производительностью.

Максимальная рабочая разность давлений (MOPD)

MOPD представляет собой максимальную разность между давлением на входе в электромагнитный клапан и выходе из него, при которой происходит нормальное открытие клапана. При использовании электромагнитных катушек переменного тока Alco величина MOPD для всех электромагнитных клапанов Alco составляет 25 бар. Если дополнительно используются катушки постоянного тока, величина МОРD снижается в зависимости от типа и размера клапана. Преобразователи DS2 позволяют использовать катушки 24 В переменного тока для работы на 24 В постоянного тока, преобразуя постоянное напряжение в переменное.
