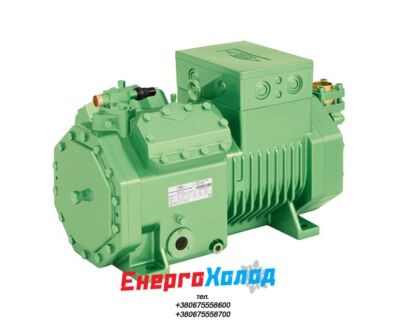

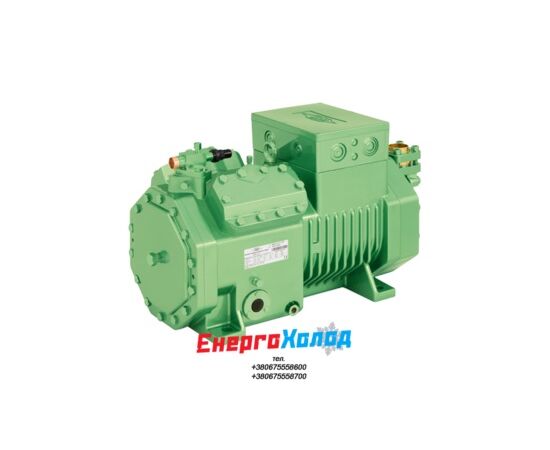

Напівгерметичний поршневий компресор Bitzer 4EDC-6Y

Зв'яжіться з нами за ціною
+38(067)5558600 +38(067)5558700
Замовити зворотній дзвінок
В наявності
Тип ГазуR410A Країна виробникНімеччина Гарантійний термін12 місяців
  • Описание

  • Отзывы

  • Характеристики

  • Продуктивність

  • Розміри та підключення

Полугерметичный поршневой компрессор Bitzer 4EDC-6Y - 15,60 м³/ч (R410A)

OCTAGON R410A СЕРИЯ – компрессоры OCTAGON для хладагента высокого давления R410A. Предназначены для работы со средними и высокими насыщенными температурами кипения в расширенном диапазоне средне- и высокотемпературного охлаждения, даже при высоких температурах окружающей среды.

Особые признаки

–        Эффективное регулирование производительности путём блокировки окон всасывания

–        Высокоэффективные рабочие клапана

–        Передовая система центробежной лубрикации со сплэш-элементом

–        Износостойкий привод с передовыми многослойными підшипниками

–        Высокопрочный корпус без картерной плиты расчитанный на рабочее давление до 42 бар на стороне высокого давления

Не знайдено дописів

Написати відгук

R410A

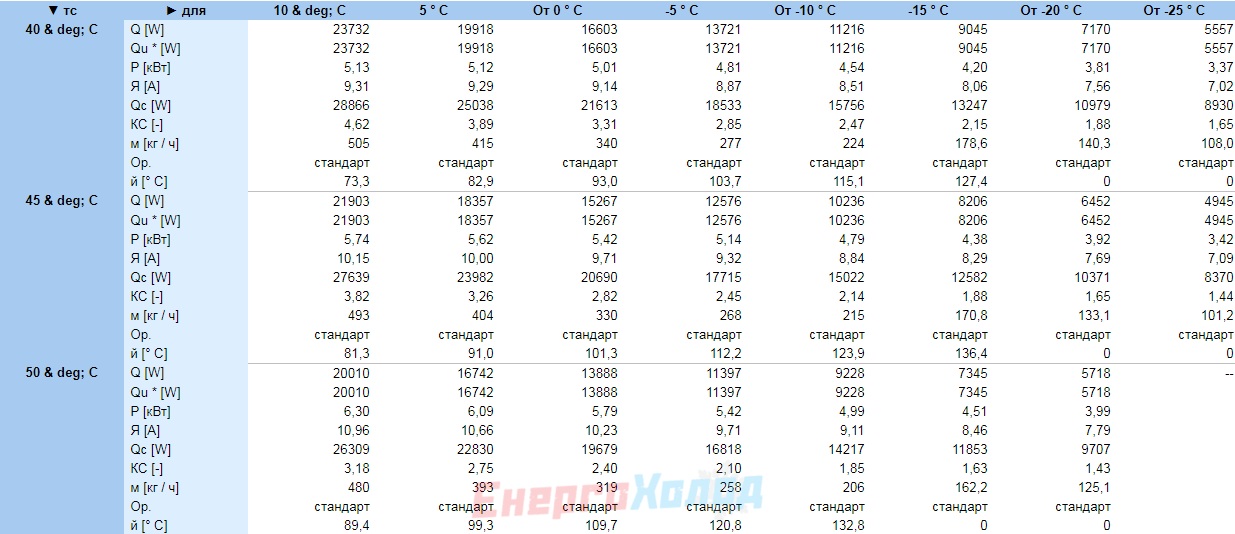

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Q [W]Холодопроизвод-стьCOP [ - ]СОР/КПД
Qu* [W]Произв-сть испарителяm [kg/h]Массов. расход
P [kW]Потребл. мощностьOp.Режим эксплуатации
I [A]ТокQc [W]Производительность конденсатора

*по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)


Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12″HP”, primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8″HP”, universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.  Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a For more information concerning the application range use the “Limits” button.

Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22: CIC = liquid injection with low temperature application, suction gas cooled motor

Данные по производительности сертифицированные ASERCOM: ASERCOM – Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается: – проверками достоверности данных, проводимыми экспертами, – регулярными измерениями, проводимыми независимыми институтами. Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.  В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.

Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.

Производительность конденсатора: Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню “Программа/Опции”. Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке “Производительность конденсатора (c HR)”.

Данные по звуковому воздействию: Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.  Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.  Общие замечания относительно звуковых данных: Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена. В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

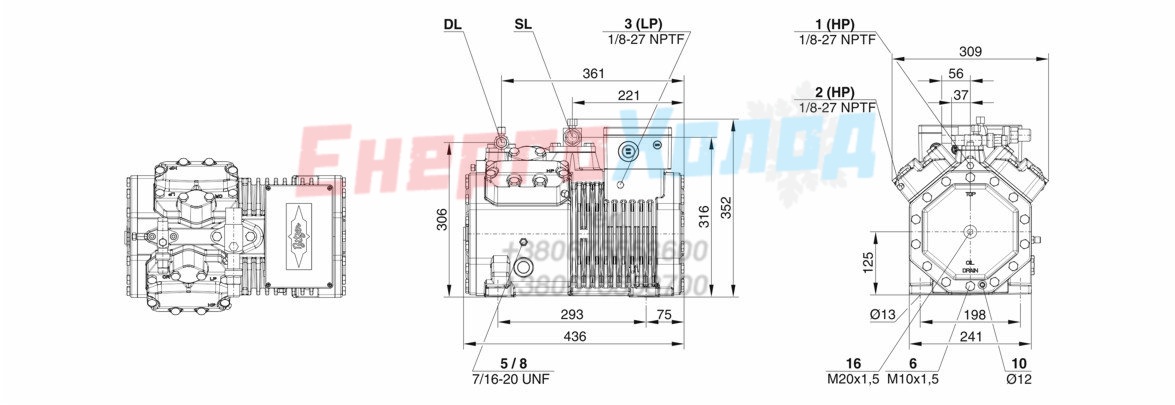

Обозначения присоединительных штуцеров на изображениях в окне меню “Тех. Данные/Размеры”:

1 Реле высокого давления (HP)

2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)

3 Реле низкого давления (LP)

4 CIC система: сопло для впрыска (LP)

4b Присоединение для датчика CIC

4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)

9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)

9а Присоединение для линии выравнивания по газу (работа в параллельной централи)

9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)

10 Присоединение для нагревателя масла

14. Штуцер замера промежуточного давления (МР)

15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)

16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла “OLC-K1” или дифференциальное реле давления масла “Delta-PII”)

17 Вход жидкого хладагента в переохладитель

18 Выход жидкого хладагента из переохладителя

19. Поверхность обжима

20. Клеммная плита

21. Сервисный штуцер для масляного клапана

22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)

23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)

Размеры с допусками по EN ISO 13920-B.
