Вентилятор Осевой EBM-papst S4D500-AM03-01 (HyBlade)

S4D500-AM03-01 решение задач в области вентиляционной техники

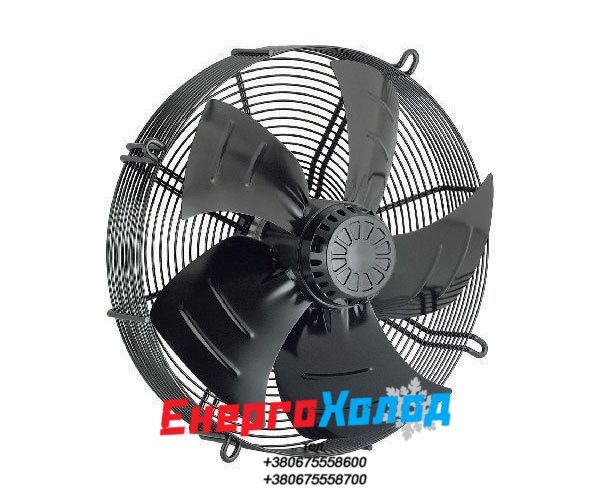

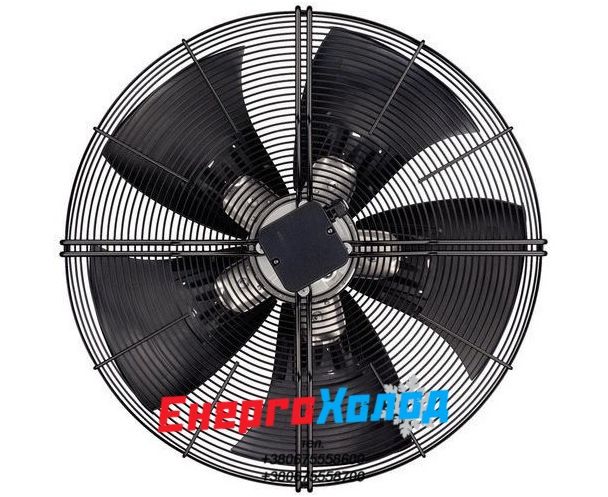

Осевой вентилятор S4D500-AM03-01 производства EBMPapst создан на базе трехфазного асинхронного двигателя с внешним ротором и оптимизированной пятилопастной крыльчатки HyBlade собственной разработки компании.

Крыльчатка HyBlade

Использование профилированных лопастей с оптимизированной с точки зрения аэродинамики геометрией привело к заметному снижению сопротивления воздушному потоку и повышению эффективности вентилятора.

Способствует улучшению характеристик и общая конструкция напасти – основа из алюминиевого сплава обеспечивают высокую надежность при соединении с ротором двигателя и максимальную механическую прочность максимально нагруженных областей. Остальная часть, выполненная из полипропилена с внутренним армированием, позволяет добиться оптимальных эксплуатационных показателей при снижении общего веса конструкции.

Двигатель

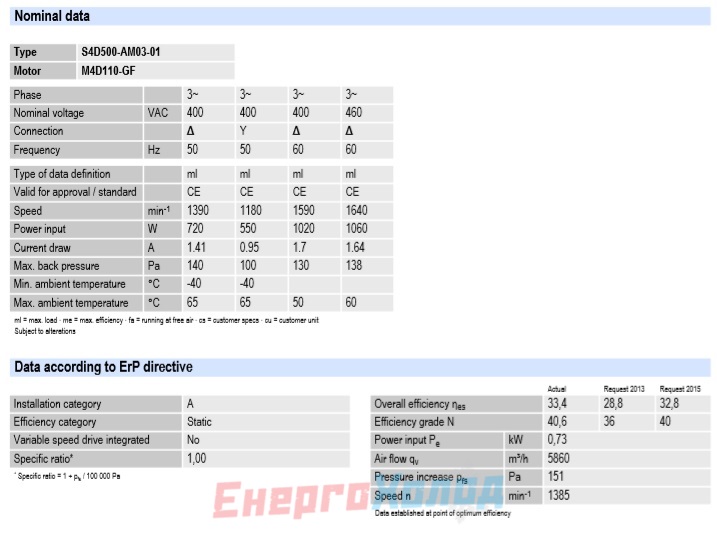

Устанавливается крыльчатка непосредственно на внешнем роторе трехфазного асинхронного двигателя. Такое соединение гарантирует минимум потерь и обеспечивает возможность динамической и статической балансировки узла. В результате производительных удалось добиться существенного улучшения энергетических показателей устройства и снижения общего уровня вибрации и рабочего шума (последний не превышает, дБА (см. хар-ки).

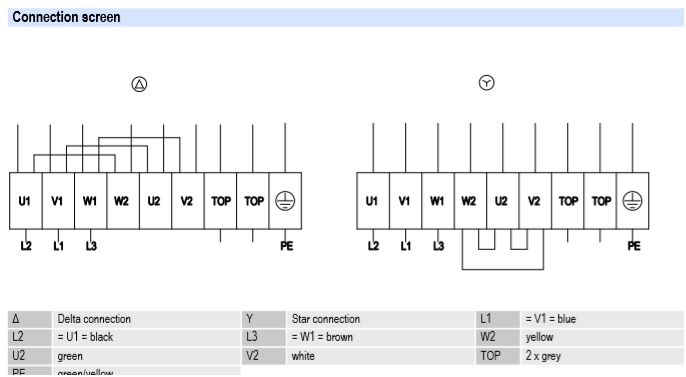

Использование такого двигателя делает возможным регулирование скорости в широком диапазоне при применении внешних трансформаторных или полупроводниковых регуляторов.

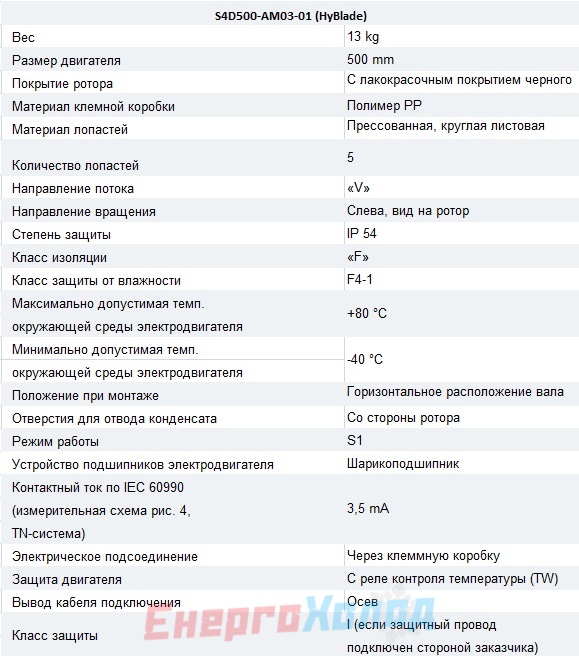

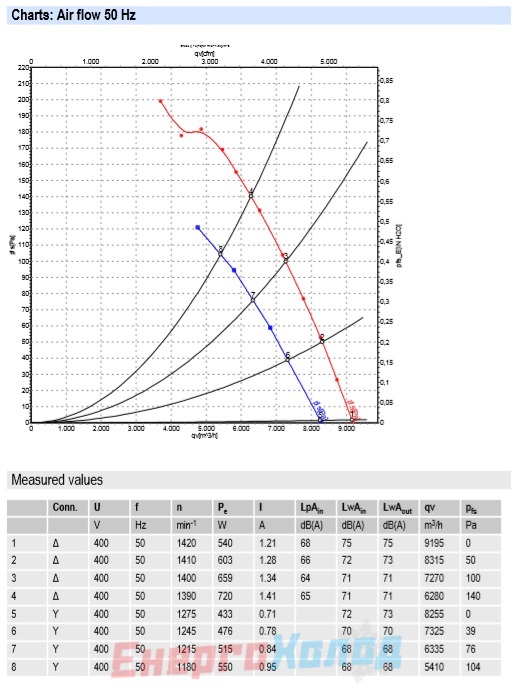

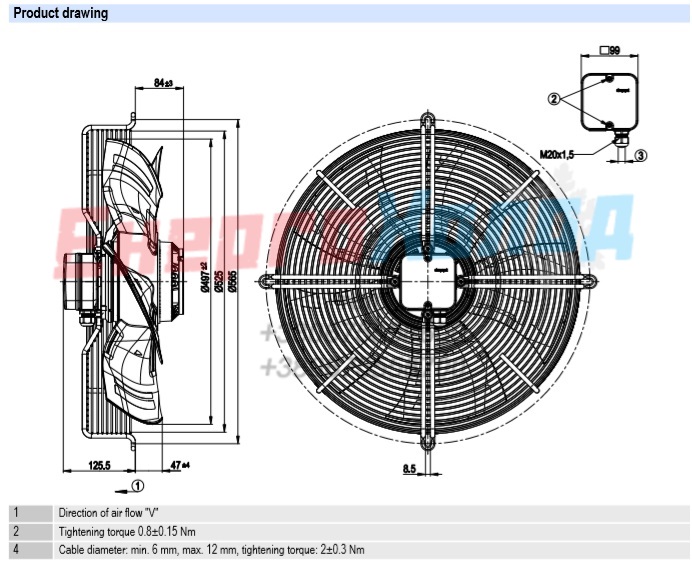

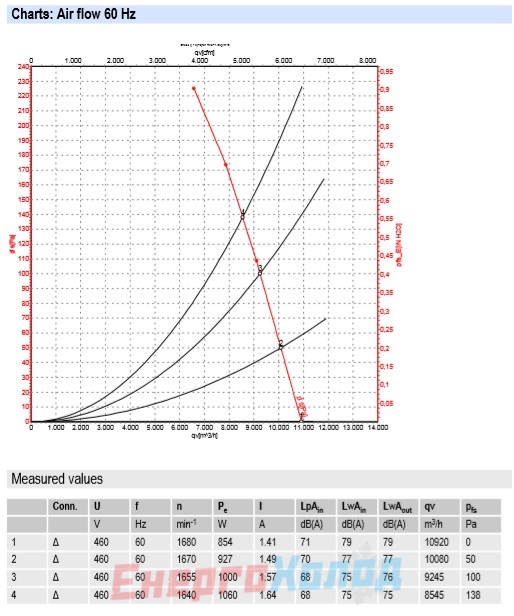

Конструктивно осевой вентилятор S4D500-AM03-01 представляет собой устройство с защитной решетки, предназначенное для эксплуатации с коротким раструбом. Основной режим работы длительный непрерывный (S1). Устройство может эксплуатироваться в диапазоне температур от -40 до +80 градусов при статическом давлении, Па (см. хар-ки).

Расшифровка маркировки S4D500-AM03-01*:

• S - серия вентилятор осевой S4D500;
• 4 - число полюсов электродвигателя;
• D - комплектация трехфазным двигателем (Е – комплектация однофазным электродвигателем);
• 500 - типоразмер (крыльчатка/рабочее колесо диаметром 500 мм);
• AM - код механической конструкции;
• 03 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом. Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.
