Теплообменники

Теплообменники – это механизмы, с помощью которых передается тепло между холодной и нагретой средой. Этот процесс происходит благодаря комплектующим деталям. Некоторые аппараты работают на основании соединения двух сред. Перед тем, как купить теплообменник, ознакомьтесь с его устройством.

Где применяются теплообменники

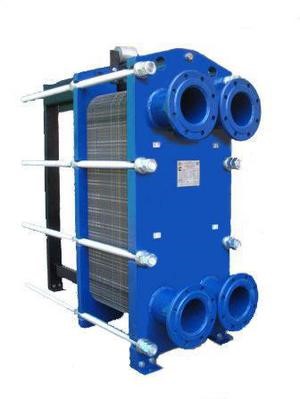

ТеплообменникиТеплообменные аппараты задействованы во многих сферах.

  • Коммунальные службы. Пластинчатые агрегаты устанавливают в системах «теплый пол», снабжения горячей водой и других. Техническое устройство работает при давлении до 16 кПа и повышении температуры до 150 градусов по Цельсию. Теплообменник пластинчатый имеет стальные пластины. Они устойчивы к коррозии, а их толщина достигает пяти миллиметров. Уплотнитель из этиленпропилена увеличивает прочность.
  • Пищевая индустрия. При производстве растительного масла, сахара, молочной и алкогольной продукции задействованы теплообменные механизмы. Они используются при процессах охлаждения, пастеризации и испарения. Чаще всего устанавливают паяный тип пластинчатых устройств или разборный теплообменник.
  • Нефтегазовая отрасль. Для увеличения и уменьшения температуры нефти, а также для крекинга требуются пластинчатые аппараты теплообмена. Чаще всего они могут быть сетевыми, химической подготовки воды и низкого давления. В них используют титановые пластины толщиной в семь миллиметров и давление 25 бар. Для таких агрегатов применяются уплотнители Витон и NBR для повышения устойчивости к высоким температурным температурам
  • Металлургическая промышленность. Охлаждение необходимо для печей, стаканов, гидравлических установок и так далее. Они производят большое количество тепла. Для его уменьшения предназначены пластинчатые теплообменные аппараты. Это могут быть паяные, спиральные или сварные охладители. На выбор влияют условия эксплуатации.
  • Судостроительная отрасль. Основной двигатель корабля, а также центральная система нуждаются в охлаждении. В процессе используются моторные масла разной вязкости или морская вода. На больших суднах охладители также задействованы в отопительной системе и ГВС.

Классификация теплообменных аппаратов

Теплообменники классифицируются по типу типа передачи тепла (регенеративные и рекуперативные), конструкции, взаимодействию сред (смесительные и поверхностные), направлению движения теплопотребителя и теплоностителя (много- и одноходовые).

Классификация по типу передачи тепла:

  • Регенеративные - движение теплопотребителя и теплоностителя имеет циклический характер. Они используются для повышения и понижения температуры воздуха. Их размещают в больших офисных центрах. Энергия выходящего теплого воздуха передается входящему потоку.
  • Рекуперативные - теплопередача осуществляется без перерыва через контактную плоскость. Данная схема задействована в пластинчатых разборных теплообменниках.

Классификация по типу функционирования сред:

  • Смесительные - в основе работы данных агрегатов находится непосредственное взаимодействие двух веществ. По такому принципу устроены градирни.
  • Поверхностные – две среды (теплопотребитель и теплоноситель) не смешиваются между собой. Передача тепла осуществляется через контактную плоскость – пластины или трубки.

Данные агрегаты представлены в различных видах. Выбор конструкции зависит от функциональных особенностей и условий работы. Промышленный теплообменник выбирается по таким параметрам: мощность, давление, температурные показатели, рабочие среды, а также другие.

Классификация по направлению движения рабочих сред:

  • Многоходовые системы – используются в том случае, когда рабочие среды плохо взаимодействуют между собой, поэтому КПД охладителя повышают с помощью длительного взаимодействия теплового носителя с пластинами системы.
  • Одноходовые агрегаты – теплопотребитель и теплоноситель проходят внутренний объем агрегата один раз по короткому ходу. Эта модель применяется тогда, когда нет необходимости увеличивать теплопередачу теплоносителя к холодильному агенту. Эти агрегаты не требуют частого техобслуживания, так как меньше загрязняются в процессе работы.

Особенности работы теплообменников

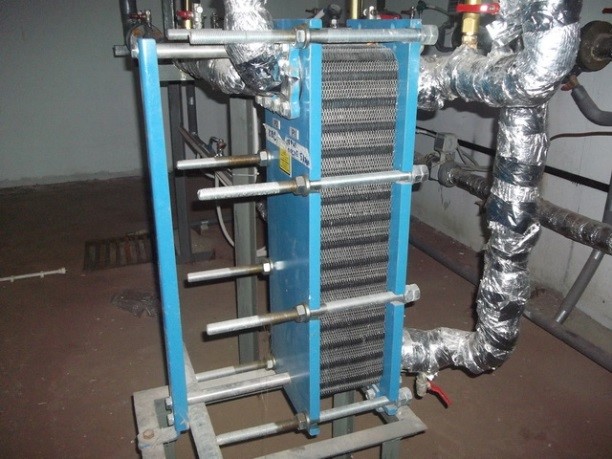

  1. Теплообменник пластинчатыйСпиральный аппарат – имеет поверхность нагрева, образованную двумя тонкими листами из металла. Они свернуты в спираль вокруг керна и запакованы в сваренный кожух.Задействован в технических производствах и работе с агрессивной средой, а также высоким давлением. Такую модель выпускает фирма Alfa Laval. Производители компаний GEA и Sondex завершили производство этих аппаратов. Небольшие размеры и функция самоочищения дают возможность теплообменным аппаратам Альфа Лаваль применяться в условиях высокого вакуума при наличии кумуляции газа или пара, а также работе с жидкими неоднородными средами, образовывающими отложения на рабочих поверхностях.

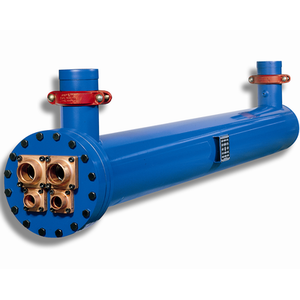

  2. Теплообменник кожухотрубный – создан из пучков трубок. Пучки собраны в трубные решетки и находятся в корпусе, а патрубки и концы трубок закреплены в решетках при помощи пайки, сварки или развальцовки.
  3. Пластинчатые полусварные аппараты – пластины сварены в кассеты с помощью паронитовых прокладок. Применяются в работе с агрессивными средами. Конструкция имеет небольшой объем сварных блоков. Они соединяются лазерной сваркой в пары. После этого конструкция монтируется с помощью болтов между торцевыми плитами. Между блоками прокладываются резиновые уплотнители.Используются в неблагоприятных условиях, когда теплоносителем является субстанция с высокими показателями давления, температуры, а также другими агрессивными показателями или агрессивное вещество. Оно будет двигаться по заваренным ходам охладительных пластин.
  4. Пластинчатые сварные аппараты работают при очень высоких показателях давления и температуры в случае, когда невозможно установить уплотнители. Они характеризуются хорошей мощностью, компактностью и практичностью. Пластины сделаны из титана, никелевой и нержавеющей стали. Работают в условиях горячих паров, газов и жидкостей. Это могут быть и агрессивные смеси. Сварные аппараты имеют отличительные особенности от РПТО. В сварных ТО пластины соединяются при помощи стали. После этого получившиеся блоки располагаются внутри плит из стали. Используются в работе с агрессивными и газовыми веществами при высоких показателях давления.
  5. Пластинчатые разборные аппараты – представляют собой отдельные пластины, разделенные между собой резиновыми прокладками. Также в конструкцию входят две концевые камеры, болты для крепления и рамы.
  6. Пластинчатые паяные аппараты – объединяют в себе набор гофрированных пластин из металла. Они сделаны из нержавеющей стали и объединены при помощи пайки в вакууме с применением никелевого или медного припоя.

Особенности конструкции теплообменников

Система сконструирована из двух плит – это подвижная и неподвижная плита. В них находятся отверстия для входа и выхода рабочей среды. Между плитами находится большое количество пластин, разделенных резиновыми прокладками. Положение всей системы определяется направляющими, находящимися вверху и внизу. Специальные гайки помогают сжать пластины до необходимого размера. Порядок пластин строго установлен, они повернуты на 180° через одну относительно друг друга. Такая конструкция позволяет входящее отверстие уплотнить дважды.

Характер работы теплообменников

Основной рабочий элемент – жидкость. Она перемещается по каналам, созданным гофрированными пластинами. Для того чтобы избежать смешивания, движение происходит по разным сторонам одной пластины. Благодаря высокой скорости потока пристенный слой набирает турбулентность. Пластины одинаковые, поэтому их очень просто установить. Конструкция образует блок, состоящий из четырех коллекторов. Их предназначение заключается во вводе и выводе разных сред. В процессе задействованы все пластины кроме первой и последней.

При низких показателях гидравлического сопротивления теплоотдача возрастает за счет регуляции потока и турбулентности. Тонкий поток и турбулентность помогают в очищении пластин от образовавшегося налета.

Через отверстия, находящиеся в передней и задней пластине, осуществляется подключение к трубопроводу и нагревание рабочей среды. Трубы соединяются разными способами – есть вариант с резьбой по ГОСТу №12815 и ГОСТу №6357. Способ соединения зависит от системы. Пластины расположены параллельно друг другу, благодаря этому создаются каналы. Рабочая среда проходит по этим каналам, а в это время осуществляется процесс теплообмена. Таким образом, самая важная деталь – это пластины. Их делают методом штамповки из нержавеющей стали толщиной 0,5 миллиметров. Для повышения устойчивости между пластинами находится резиновая прокладка. Отверстия для входа и выхода рабочей среды укрепляют специальными кольцами и уплотнителями.

Производительность системы зависит от количества пластин. Эти показатели нужно учитывать при покупке охладителя.

Возможности пластинчатых теплообменников

Пластинчатые теплообменники имеют КПД на три-пять раз больше, чем кожухотрубчатые теплообменные аппараты. Они компактны, потому что их объем в пять-шесть раз меньше, чем объем кожухотрубных охладителей при одинаковой производительности. Особенности гофрированной конструкции обеспечивают процесс самоочищения и максимальную мощность. Производители имеют свои авторские права на форму гофрирования пластин.

Однако есть негативные характеристики – это более низкая скорость потока рабочей среды, чем у трубчатого теплообменника. Они требовательны к соблюдению всех условий эксплуатации. Также нужно производить регулярное техническое обслуживание и очистку пластин не реже, чем раз в полтора года.

Покупка теплообменника

В интернет-магазине «ЕнергоХолод» вы можете купить теплообменник пластинчатый, трубчатый, кожухопластинчатый, кожухотрубный, воздушный, двухконтурный и другие. Выбор охладителя зависит от многих факторов. Кожухотрубный теплообменник довольно прост в эксплуатации, он может проработать до десяти лет без чистки. Но при этом со временем из-за нарушения теплопроводности будут расти счета за пользование охладителем. Пластинчатые охладители более надежны, но требуют частого обслуживания.

Для того чтобы купить теплообменник, ознакомьтесь с моделями, представленными в каталоге компании. Менеджеры магазина консультируют по всем вопросам, связанным с покупкой, монтажом или ценой пластинчатых, трубчатых и других охладителей.

Часто задаваемые вопросы

Где используются теплообменники?

✅ Теплообменные агрегаты используются в следующих сферах: металлургическая, химическая и пищевая индустрия, системы отопления, вентилирования и кондиционирования, коммунальное хозяйство, атомная отрасль и другие.

Какие теплообменники популярны?

✅ Пластинчатые теплообменные аппараты постепенно завоевывают популярность, так как компактны, практичны и обладают хорошей мощностью.

На что обратить внимание при покупке теплообменника?

✅ Мощность аппарата зависит от количества пластин. Чем выше требования к теплообменнику, тем больше пластин он должен иметь.
