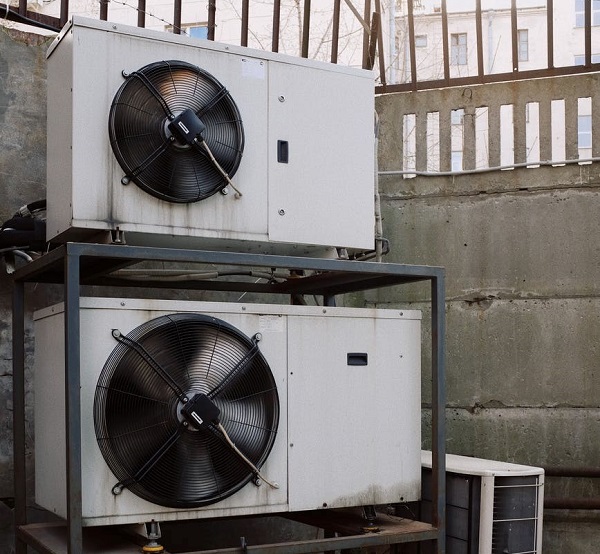

Свяжитесь с нашими менеджерами по подбору необходимого оборудованияАгрегаты в корпусе состоят из таких деталей: вентилятор, конденсатор, компрессорная установка, автоматика для охлаждения, пульт управления и система соединяющих элементов. Корпус представляет собой конструкцию, собранную из фиксаторов и опор специализированного профиля и соединенную вместе угловыми деталями. Панели из оцинкованной стали, покрытые специальным порошковым покрытием, служат в качестве ограждения. Со стороны обслуживания они могут быть съемными или на петлях.
Полный комплект системы не всегда нужен. Иногда достаточно приобрести компрессорно-конденсаторные блоки (сокращенно ККБ) – часть системы, состоящую из компрессорной установки и конденсатора. Их подсоединяют к установке центрального кондиционера для снижения температуры пропускаемого воздушного потока.
Если ККБ оборудован четырехходовым клапаном, он может работать и на тепло и подключаться к модулю подогрева центрального кондиционера, однако так делают редко. Возможна еще одна схема подключения ККБ. Если есть внутренний блок, его также можно подключить к системе охлаждения или подогрева, укомплектовав ККБ и подходящим комплектом для соединения.
Компрессорно-конденсаторные блоки различной мощности (начиная от 3,2 кВт и до 727 кВт) и комплектации можно купить в компании «ЕнергоХолод».
Принцип работы компрессорно-конденсаторных блоков
ККБ укомплектован следующими составляющими:
- компрессорная установка;
- вентилятор;
- конденсатор;
- механизм управления потоком хладагента (электронный ТРВ или стандартный ТРВ);
- установка для управления ККБ – шкаф регулирования приточной установкой или контроллер;
- смотровое стекло, фильтр-осушитель и соленоидный (электромагнитный) вентиль – заказываются дополнительно, так как не всегда идут в комплекте.
Для блоков большой мощности, выпускающихся в малошумном или сверхмалошумном варианте, предусмотрена специальная защита: тепловые реле перегрузки, фазовые мониторы, электромагнитные расцепители.
Для защиты компрессорно-конденсаторных блоков от повреждающих факторов производители помещают их в корпус. В корпусе расположена компрессорная установка, она сжимает поступающий в нее хлад агент. Далее по медным трубкам холодильный агент попадает в конденсатор воздушного охлаждения. Вентилятор обдувает воздухом теплообменник. Благодаря этому температура хладагента, находящегося во фреоновых трубках, понижается, происходит конденсация и переход из газообразного состояния в жидкое. Из конденсатора хладагент выводится по медным трубам за пределы корпуса компрессорно-конденсаторного блока. Возле выводящей трубки расположена вводящая медная трубка большего диаметра, она возвращает холодильный агент в ККБ после того, как он прошел через испаритель. Хладагент, прошедший сквозь отделитель жидкости, снова засасывается компрессорной установкой. Весь механизм работает по системе парокомпрессионной холодильной установки.
Данные аппараты используют на предприятиях и в магазинах, когда нет необходимости в поддержании точной температуры. Также они подают холодный воздух в несколько помещений сразу. Однако в этом случае невозможно настроить индивидуальный температурный режим для каждой комнаты в отдельности.
Классификация ККБ
Компрессорно-конденсаторные блоки бывают следующих видов:
- Воздушного охлаждения с центробежным вентилятором – выбирается в случае отсутствия площадки для установки ККБ на постройке или возле нее. Блок устанавливается в помещении и присоединяется к системе воздуховодов, по которой воздух, охлаждающий конденсатор, может поступать и выводиться наружу.
- Воздушного охлаждения с осевым вентилятором – устанавливается на улице. Для этого нужна дополнительная площадь, чтобы обеспечивать нужное количество воздуха для охлаждения конденсатора. Это одни из самых бюджетных моделей.
- Водяного охлаждения – устанавливается в технических помещениях. В нем используется градирня для понижения температуры конденсатора. За счет этого блок имеет меньшие размеры и занимает мало места. В случае необходимости градирню устанавливают отдельно от ККБ.
- С выносным конденсатором – блок располагается в помещении, а теплообменник устанавливается на улице. Таким образом, уменьшается площадь, занятая под ККБ.
Выбор нужного вида зависит от площади подсобного помещения, наличия свободного места и цены блока.
Основные принципы выбора ККБ
Покупатели при выборе компрессорно-конденсаторного блока ориентируются на его стоимость. Однако нужно обращать внимание на мощность воздухоохладителя, соответствующего выбранному виду ККБ. Рабочий потенциал или мощность воздухоохладителя QХ определяется исходя из потребления воздуха L (м3/ч) и разницы температурных показателей ΔT, на которую нужно охладить воздушные массы:
QХ = 0,44·L·ΔT.
Рассчитаем, например, мощность воздухоохладителя для охлаждения воздуха с 28°С до 19°С в приточном устройстве производительностью 2000м3/ч. Она будет составлять:
QХ = 0,44·2000·(28-19) = 8000 Вт = 8кВт.
Таким образом, для этой системы нужен блок холодопроизводительностью от 8 кВт (запас 10% – 8,8 кВт).
Это упрощенная схема расчета. Для вычисления точных показателей учитывается температура и влажность воздуха, находящегося в системе и на улице. Чтобы не было погрешностей в вычислениях, рекомендуется обратиться в компанию, которая занимается поставками оборудования. Сотрудники фирмы «ЕнергоХолод» рассчитают точные цифры, исходя из таких данных:
- нагрузка компрессорно-конденсаторного блока;
- тип хладагента;
- количество контуров в системе;
- температура конденсации воздуха (температурные показатели воздуха на улице летом);
- точка кипения в системе испарения.
С помощью компрессорно-конденсаторных блоков можно создать комфортные условия на промышленных предприятиях, в гостиницах, магазинах и ресторанных. Они открывают новые возможности для отопления, охлаждения и вентиляции зданий.
Покупка компрессорно-конденсаторного блока
В ассортименте фирмы «ЕнергоХолод» представлены различные системы для поддержания климата в помещениях и есть решение для любых отраслей производства. В наличии устройства для поддержания любого температурного режима, а также конструкции для вентиляции. Сотрудники прошли специальное обучающие курсы по монтажу и обслуживанию устройств, поэтому в перечень услуг входит установка и техобслуживание ККБ.
Если вы хотите получить консультацию, звоните по телефону или оставляйте заявку и интернет-магазине компании «ЕнергоХолод». Оборудование имеет гарантийный срок обслуживания и проходит все стадии проверки перед установкой.
Часто задаваемые вопросы
Какое количество компрессоров должно быть в ККБ?
✅ На количество компрессоров влияет мощность блока и его назначение.
Есть ли гарантия на агрегаты, если монтаж производится не вашей фирмой?
✅ Да. Вы получаете гарантийный талон при покупке. Если агрегат ломается, менеджеры компании проводят осмотр, чтобы понимать причину поломки и по чьей вине она произошла.
Покупаемый агрегат заправлен фреоном?
✅ Чаще всего, агрегат заправлен холодильным агентом на 0 м трубопровода. Нужно произвести расчеты для заправки хладагента с учетом длины труб или измерить перегрев пара и переохлаждение жидкости для вычисления объема заполнения холодильного контура.
