Шаровый вентиль для жидкостной магистрали Castel 6571/M28 (6591/M28)

Шаровый вентиль для жидкостной магистрали Castel 6571/M28 (6591/M28)

Шаровые клапаны разработаны для систем охлаждения и кондиционирования воздуха, работающих на всех общепринятых хлорфторсодержащих хладагентах.

   Особая конструкция шаровых клапанов компании Castel обеспечивает:

• равное внутреннее давление в клапане, когда он закрыт;

• способность «запирать» поток хладагента в любом направлении;

• невозможность срыва шпинделя.

   Клапан полностью открывается и закрывается при повороте шпинделя на четверть оборота. Элементы корпуса соединяются посредством сварки, что предотвращает утечки.

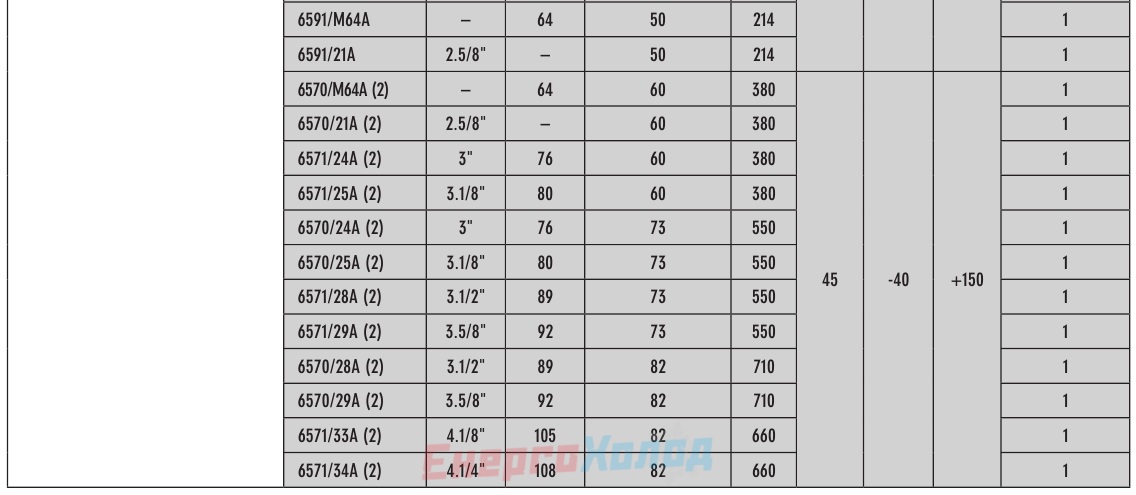

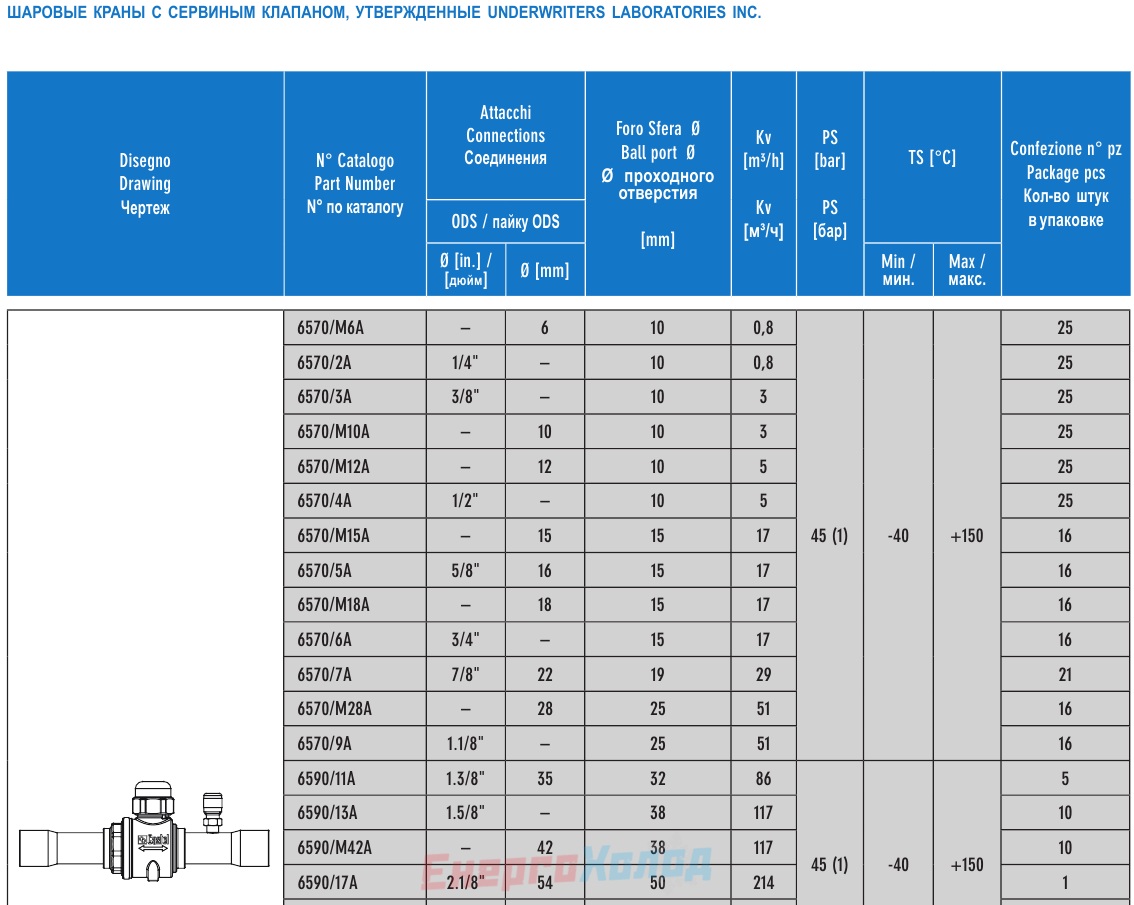

   Шаровые клапаны представлены следующими сериями:

• 6590 (полнопроходное отверстие) и 6591(уменьшенный порт) без штуцера для внешнего соединения;

• 6590/А (полнопроходное отверстие) и 6591/А (уменьшенный порт) со штуцером для внешнего соединения.

Клапаны типа А комплектуются сердечником 8394/A и колпачком 8392/A.

   Материалы:

• корпус — латунь EN 12420 — CW 617N;

• шар — латунь EN 12420 — CW 617N;

• соединения под пайку — медь;

• шпиндель — сталь;

• прокладки — хлоропреновый каучук (CR);

• посадочные уплотнения шара — политетрафторэтилен;

• колпачок — пластик;

• колпачки для типоразмеров от 6590/M64A до 6591/34A — латунь.

   Пайка шаровых клапанов должна осуществляться осторожно с использованием легкоплавкого припоя. Важно избегать прямого контакта пламени газовой горелки и корпуса клапана, чтобы не повредить внутренние элементы клапана.
