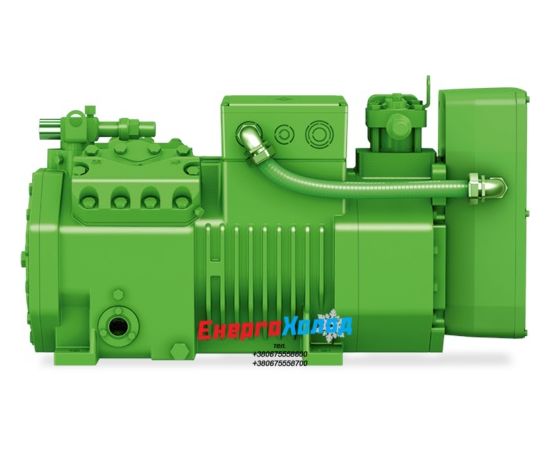

Полугерметичный поршневой компрессор Bitzer 4PE-12.F3(Y)
Описание
Отзывы

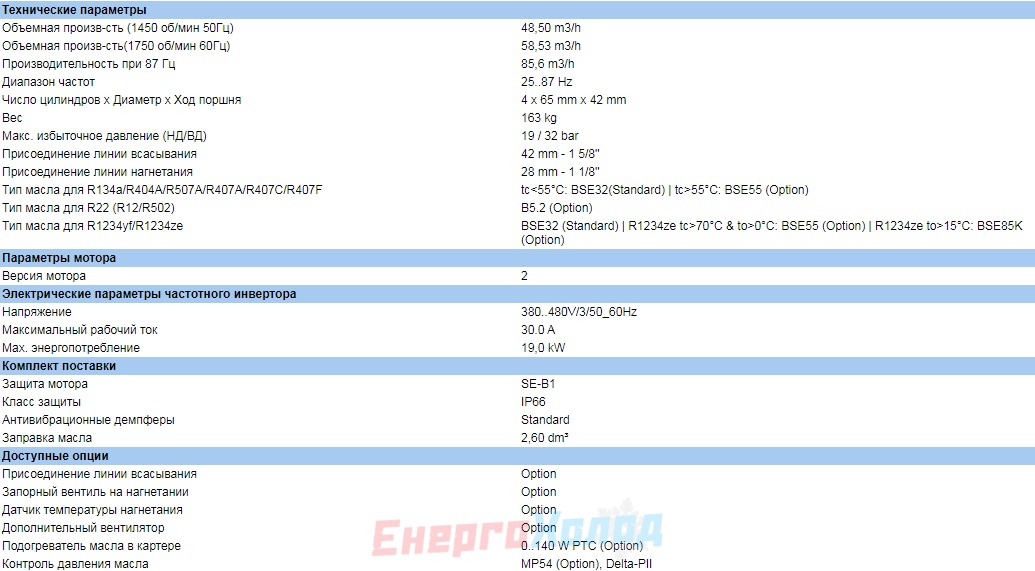

Характеристики
Производительность
Размеры и подключения

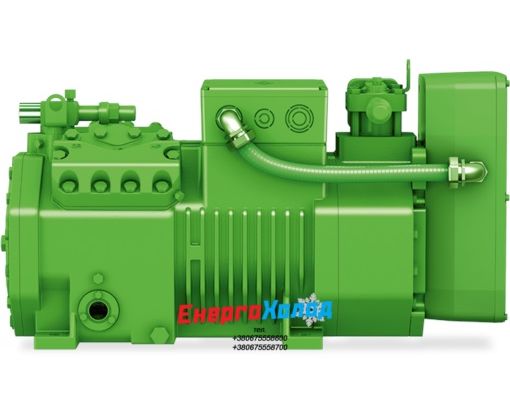

Полугерметичный поршневой компрессор Bitzer 4PE-12.F3(Y) - 85,6 м³/ч (при 87 Гц)
ECOLINE VARISPEED – с их потрясающими свойствами компрессоры BITZER ECOLINE дополнены новой серией со встроенными частотными инверторами (FI), обеспечивающими плавное регулирование производительности. Плавный контроль производительности минимизирует колебания давления всасывания, а также частоту включения и выключения компрессора, таким образом уменьшая энергетические затраты. В частности, применеие однокомпрессорного агрегата может быть реализовано со значительно более высокой системной эффективностью.
Особые признаки:
– Оптимальное регулирование производительности со встроенным FI – диапазон регулирования производительности выше, чем 3:1
– Высокие эффективность благодаря высокой системной эффективности: меньше колебания давления всасывания и оптимизированный срок службы компресора
– Универсальный диапазон применений (R134a, R404A/R507A, R407A, R407C and R407F)
– Прочная конструкция привода и клапанных досок приспособленных для высоких скоростей (диапазон регулирования скоростей: 30–87 Гц; для 4-цилиндровых компрессоров 25–87 Гц)
– Встроенный, не требующий обслуживания охлаждаемый всасываемым газом частотный інвертор
– Полностью предпрограммированный частотный инвертор для быстрого ввода в эксплуатацию
– Низкие пусковые токи при включении компресора
– Высокая сезонная эффективность благодаря регулированию производительности в зависимости от потребности
Сообщения не найдены

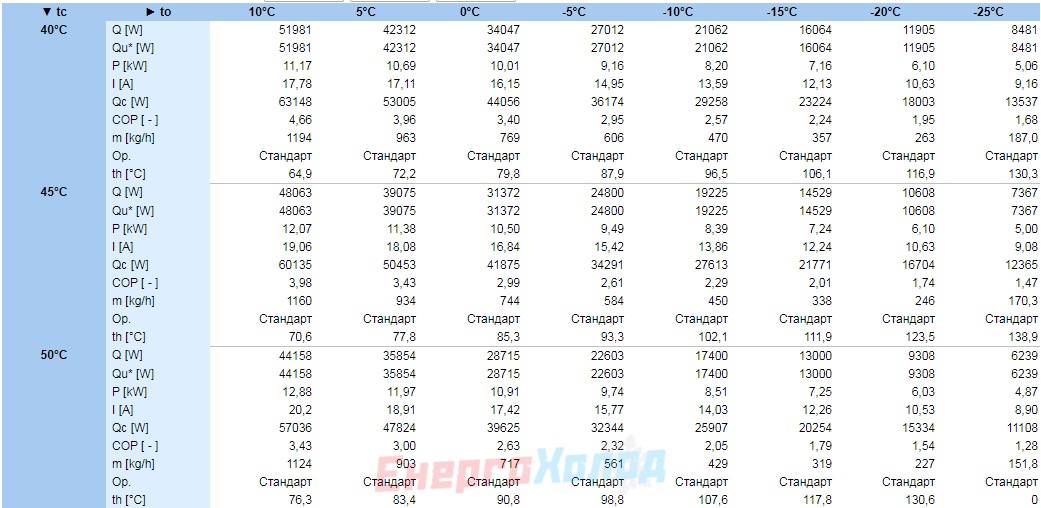

R134A - Частота компрессора (70 Hz)
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q [W] | Холодопроизвод-сть | COP [ - ] | СОР/КПД | ||
Qu* [W] | Произв-сть испарителя | m [kg/h] | Массов. расход | ||
P [kW] | Потребл. мощность | Op. | Режим эксплуатации | ||
I [A] | Ток | Qc [W] | Производительность конденсатора |
*по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)
Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12″HP”, primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8″HP”, universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a. Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a For more information concerning the application range use the “Limits” button.
Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22: CIC = liquid injection with low temperature application, suction gas cooled motor
Данные по производительности сертифицированные ASERCOM: ASERCOM – Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается: – проверками достоверности данных, проводимыми экспертами, – регулярными измерениями, проводимыми независимыми институтами. Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны. В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.
Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.
Производительность конденсатора: Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню “Программа/Опции”. Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке “Производительность конденсатора (c HR)”.
Данные по звуковому воздействию: Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано. Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука. Общие замечания относительно звуковых данных: Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена. В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

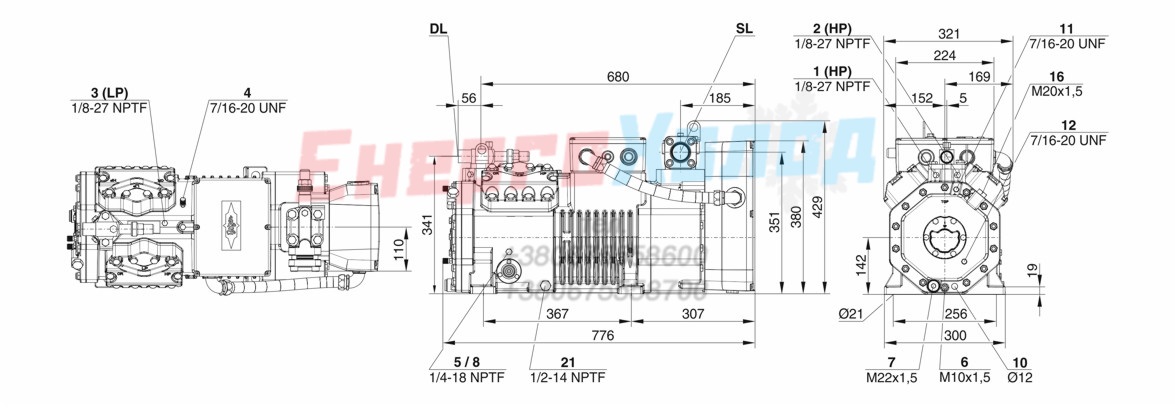

Обозначения присоединительных штуцеров на изображениях в окне меню “Тех. Данные/Размеры”:
1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла “OLC-K1” или дифференциальное реле давления масла “Delta-PII”)
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)
Размеры с допусками по EN ISO 13920-B.
