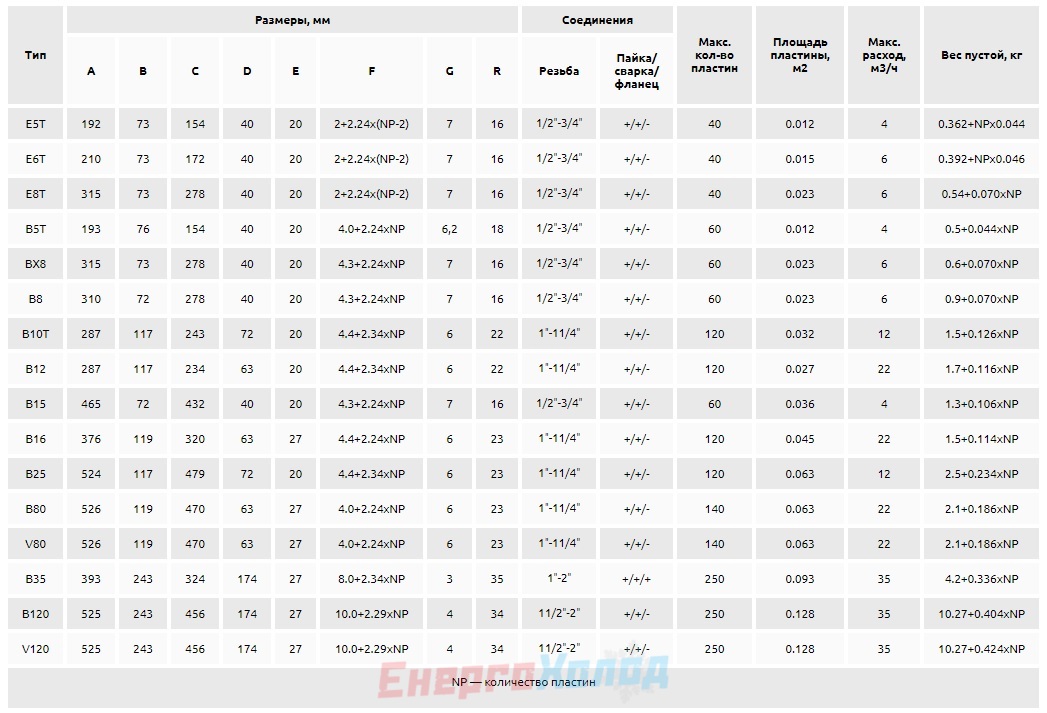

  • Размеры и подключения

Пластинчатый теплообменник SWEP B10THx30/1P-SC-M

Теплообменник пластинчатый серии B10T. Холодопроизводительность: 9,9 кВт. Количество пластин: 30. Расход воды: 9 м3/ч. конденсатор/испаритель. 4x1" 22 U(20 )

Следует отметить, что модель типа "В" например B120THx50/1P-SC-M 2x42U+2x1 1/2" универсальна и может использоваться в качестве фреонового экономайзера, испарителя, конденсатора, теплообменника типа "жидкость-жидкость". В связи с этим использовать данную модель в качестве испарителя нужно осторожно, т.к. в конструкции не предусмотрены средства для равномерного распределения фреона, что необходимо для испарителя. В связи с данной особенностью "В" . Модели в качестве испарителя рекомендуемо применять в случае, если количество пластин в предлагаемом аппарате не превышает 40. В противном случае из-за неравномерного распределения фреона не исключается замерзание теплоносителя и повреждение (размораживание) теплообменника.

B10T - эффективный теплообменник, используемый при широком интервале мощности, который можно быстро и легко адаптировать к нескольким областям применения. Компактный размер, универсальность и превосходная теплопроводность делают его идеальным теплообменником как для однофазных устройств, так и для устройств с хладагентом.

Компактные паяные теплообменники Swep – это самое эффективное и производительное на сегодняшний день оборудование в области теплопередачи.

Основные преимущества:

–          чрезвычайная компактность;

–          максимальная эффективность использования материала;

–          минимальные внутренние объемы;

–          высокое рабочее давление;

–          высокая прочность;

–          самоочистка рабочих поверхностей.

Это далеко не полный перечень всех преимуществ компактных паяных теплообменников Swep. Модульные компоненты, скомбинированные множеством разнообразных способов, обеспечивают соответствие теплообменников любым потребностям пользователя.

–          Поток: до 640 м³/час.

–          Рабочее давление: до 40 бар.

–          Температура: -195°С – +350°С.

–          Присоединения: Ду15 – Ду200 Фланцы, под приварку резьба.

   Компактный паяный теплообменник Swep в принципе состоит из пакета гофрированных пластин с замыкающими наборами пластин спереди и сзади. Набор замыкающих пластин состоит из герметизирующих пластин, герметизирующих колец и пластин-крышек. Для подключения Swep к системе клиента применяются различные типы соединений. В процессе вакуумной пайки паяное соединение образуется в каждой точке контакта основного материала с припоем. Дизайн пластин таков, что создает в теплообменнике Swep два раздельных канала или контура.    Стандартное место расположения соединительных отверстий находится на передней стороне теплообменника Swep. Тип подсоединения может быть индивидуализирован в соответствии со специфическими требованиями местного рынка и конкретного применения.    Замыкающие пластины предназначены для герметичного разделения пространства между пластиной-крышкой и крайней из гофрированных пластин, образующих каналы. Замыкающие пластины называются также начальной и конечной пластинами. В некоторых моделях Swep замыкающие пластины интегрированы с пластинами-крышками. Количество пластин-крышек зависит от модели теплообменника Swep, диапазона давлений и т.п. Некоторые теплообменники Swep имеют герметизирующие кольца для разделения пространства между каналообразующей пластиной и пластиной-крышкой, другие имеют дизайн, при котором герметизирующие кольца интегрированы с пластиной-крышкой и первой/последней каналообразующей пластиной. Заметим также, что направления так называемых “елочек” меняются при переходе от каждой пластины к соседней.

–          Материалы пластин – AISI 316, Mo-steel.

–          Температура от 195 до + 350 °С.

–          Мощность до 250 кВт.

Виды припоя:

–          медь (99,9%);

–          никелевые сплавы.

Исполнение пластин:

–          симметричные углы наклона рельефа под тупым и острым углом;

–          сдвоенные пластины для процессов, где непозволительно смешение рабочих сред.



Сообщения не найдены

Написать отзыв


023132
10 555 грн.
251
Уточнюйте ціну в менеджера
+38(067)5558600 +38(067)5558700
Заказать обратный звонок
В наличии
+
СтранаШвеция Гарантийный срок12 месяцев
